Gire el condensador para ver su exterior, su sección y sus capas de material. Los colores corresponden a la construcción descrita en la información del producto.
F-10KV-103
3D
Arrastre para girar · Desplace para ampliar

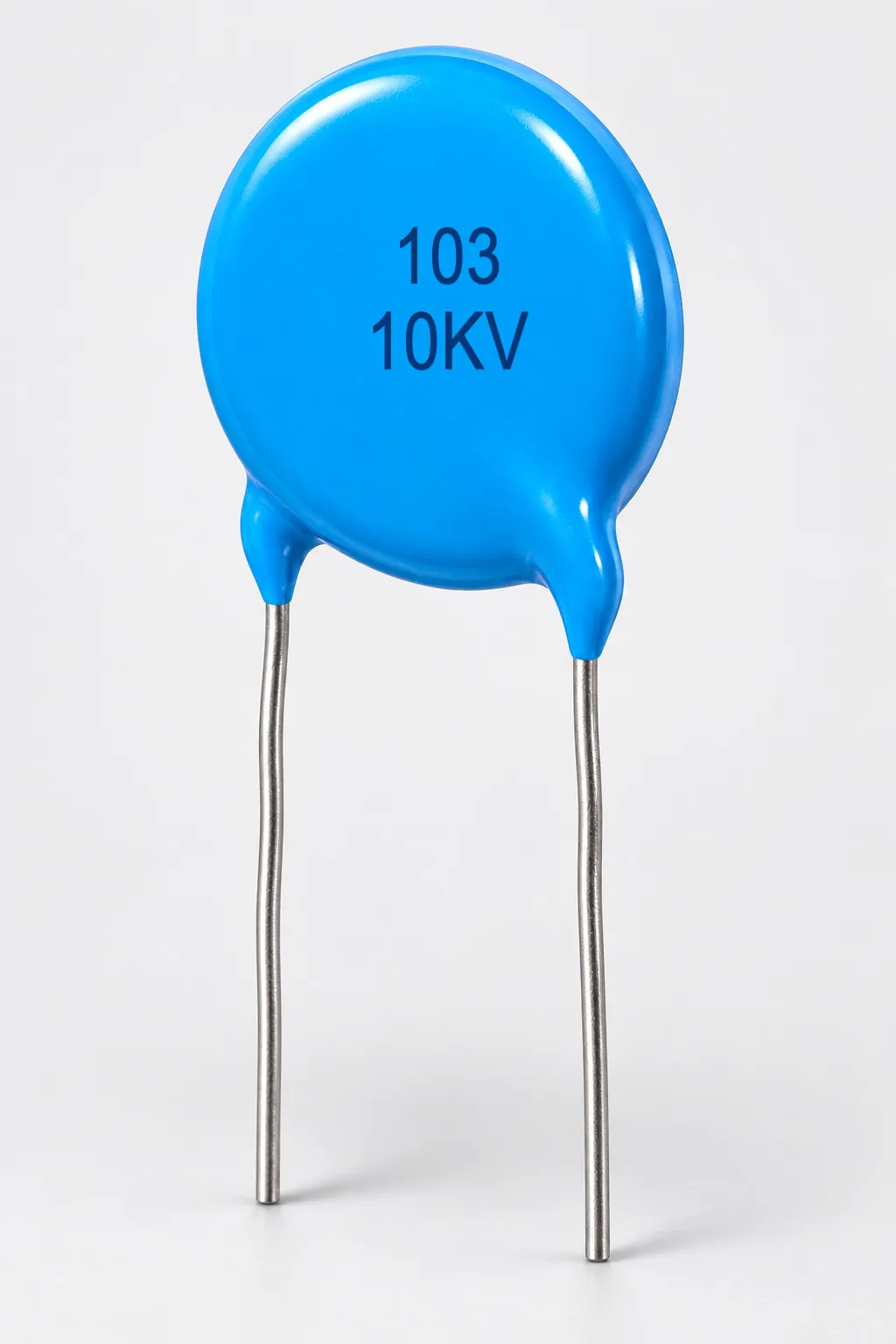

Un recubrimiento azul cubre el disco cerámico; dos terminales de cobre salen por la parte inferior.
① RecubrimientoResina epoxi
② Dieléctrico cerámicoCerámica electrónica
③ Electrodo de plataPlata; 99,99 % de cobertura superficial
④ SoldaduraSoldadura de estaño conforme
⑤ TerminalesHilo de cobre
Ilustración de la construcción, no a escala. Los espesores del recubrimiento, el dieléctrico y el electrodo, así como la forma interna, requieren un plano de ingeniería confirmado.
Características eléctricas
Capacitancia nominal
10000 pF (código 103)
Tolerancia
A indicar en el pedido: K = ±10%, R = ±15% o M = ±20%
Tensión nominal
10 kV
Dimensiones
Diámetro del cuerpo Φ
Φ17 mm
Dimensión del cuerpo H
H5 mm
Paso de terminales F
F10 mm
Unidades de medida
mm (milímetros)
Terminales
Hilo de cobre
Materiales de construcción
Recubrimiento
Resina epoxi
Dieléctrico
Cerámica electrónica
Electrodo
Plata (cobertura de la superficie de plata: 99,99 %)
Soldadura
Soldadura de estaño conforme a la normativa ambiental
Terminales
Hilo de cobre; diámetro 0,6 / 0,8 mm, a especificar en el pedido
